7セグLEDをチカチカ

1　なんでも保管箱を整理していますと、昔、大阪で買った7セグLEDがでてきました。なにを思って購入したのか忘れてしまいましたが、とりあえずチカチカしました。

2 1日目
2.1 課題
　1.8Vでledの制限抵抗の計算をせずに、ポートから直接さして実験しました。検討すべきだろうか。暗いしな。データシートを読みます。

2.2 回路図
　抵抗検討中です。

2.3 ソース

Lチカの例
void setup() {
  pinMode(1, OUTPUT);    // 1
  pinMode(0, OUTPUT);    // 2
  pinMode(28, OUTPUT);   // 7

  pinMode(21, OUTPUT);   // 13
  pinMode(20, OUTPUT);   // 11
  pinMode(19, OUTPUT);   // 10
  pinMode(18, OUTPUT);   // 8
}

void on_off(){
  digitalWrite(1, HIGH);  //a
  digitalWrite(0, HIGH);  //f
  digitalWrite(28, HIGH); //e
  digitalWrite(21, HIGH); //b
  digitalWrite(20, HIGH); //g
  digitalWrite(19, HIGH); //c
  digitalWrite(18, HIGH); //d
  delay(500);
  digitalWrite(1, LOW);  //a
  digitalWrite(0, LOW);  //f
  digitalWrite(28, LOW); //e
  digitalWrite(21, LOW); //b
  digitalWrite(20, LOW); //g
  digitalWrite(19, LOW); //c
  digitalWrite(18, LOW); //d
  delay(500);
}

void roteate(){
  int a[]={1,21,19,18,28};
  for(int i=0;i<5;i++){
    digitalWrite(a[i], HIGH);
    delay(500);
    digitalWrite(a[i], LOW);
    delay(500);
  }
}

void loop() {
  // put your main code here, to run repeatedly:
  on_off();
  roteate();
}

3 2日目　削除予定！！

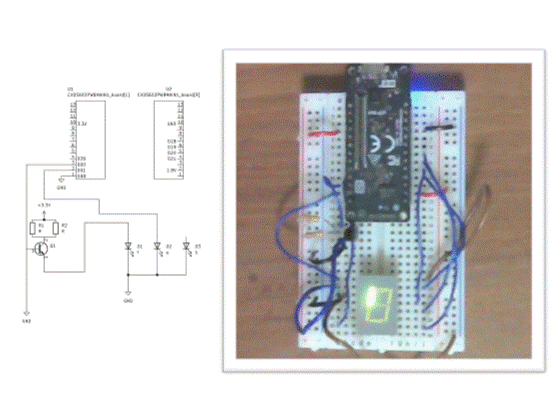

　1つだけトンジスタを追加しました。手持ちのを抵抗をエイヤでいれたので、トランジスタやらに対して適正な電圧かが謎です。ただいまD1の電圧は2.15V､18.71mAです。7セグLEDのForward VoltageのTypより低い感じです。どうなるだろう。
　今後は、ブレッドボードのスペースがないので、思案中です。思いつかないです。回路図は未完です。

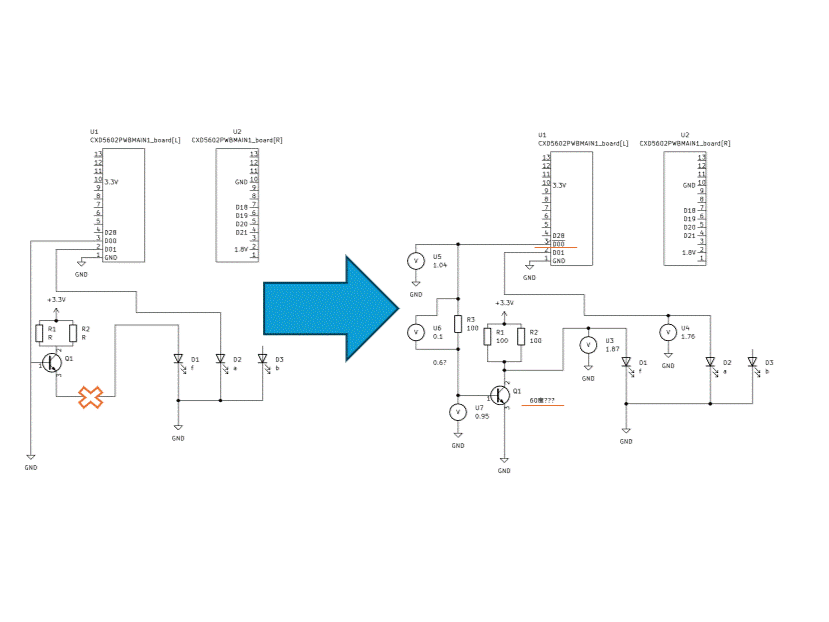

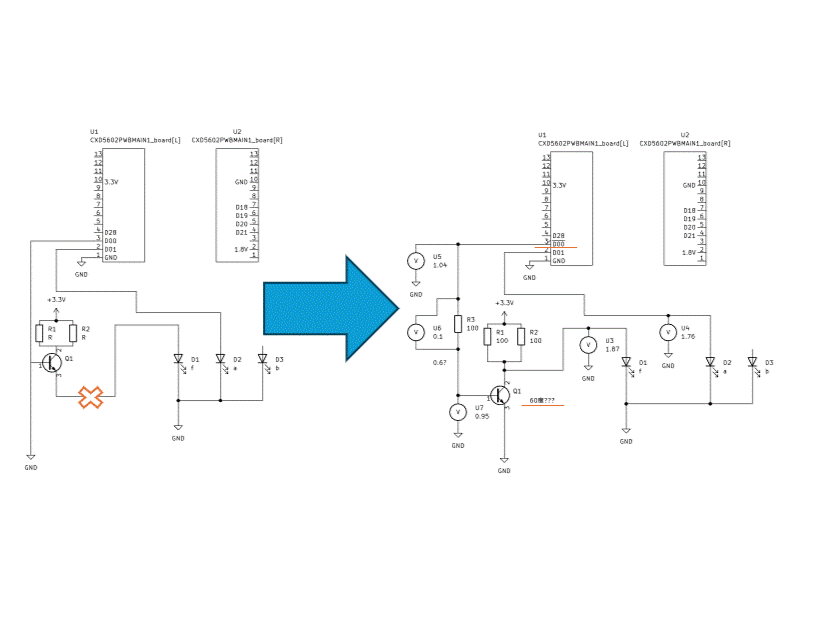

3 3日目 2日目の写真と配線図が違うような・・・。
　違いました。
　書き直しついでに抵抗つけて、電圧を測定しました。トランジスタが熱いです。大丈夫だろうか。
　それから、これは負論理というのになるのだろうか。回路図の書き方は、あっているのだろうか。

Lピカ
void setup() {
  pinMode(1, OUTPUT);    // 1
  pinMode(0, OUTPUT);    // 2
  pinMode(28, OUTPUT);   // 7

  pinMode(21, OUTPUT);   // 13
  pinMode(20, OUTPUT);   // 11
  pinMode(19, OUTPUT);   // 10
  pinMode(18, OUTPUT);   // 8
}

void loop() {
  digitalWrite(28, HIGH);
  digitalWrite(0, HIGH);
}

3.1　HIGHなのに薄暗い。おかしい。
　回路図が負論理だとプログラムは・・。なんか頭の整理ができなくなってきました。
　抵抗R2は、不要かな。また電圧の取り直して確認します。そして、LOWで、もう一度、実験します。
