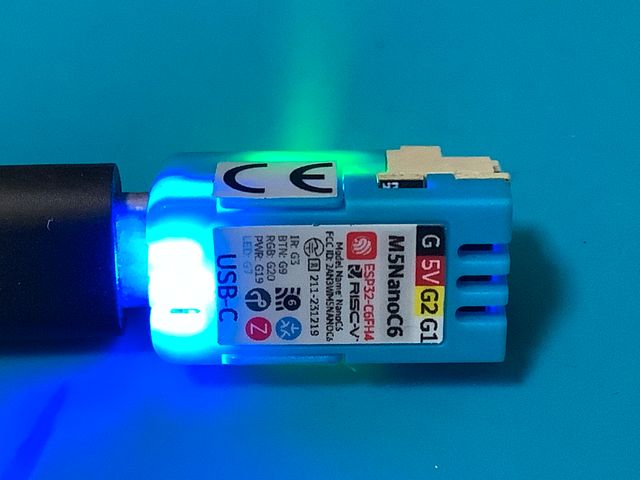

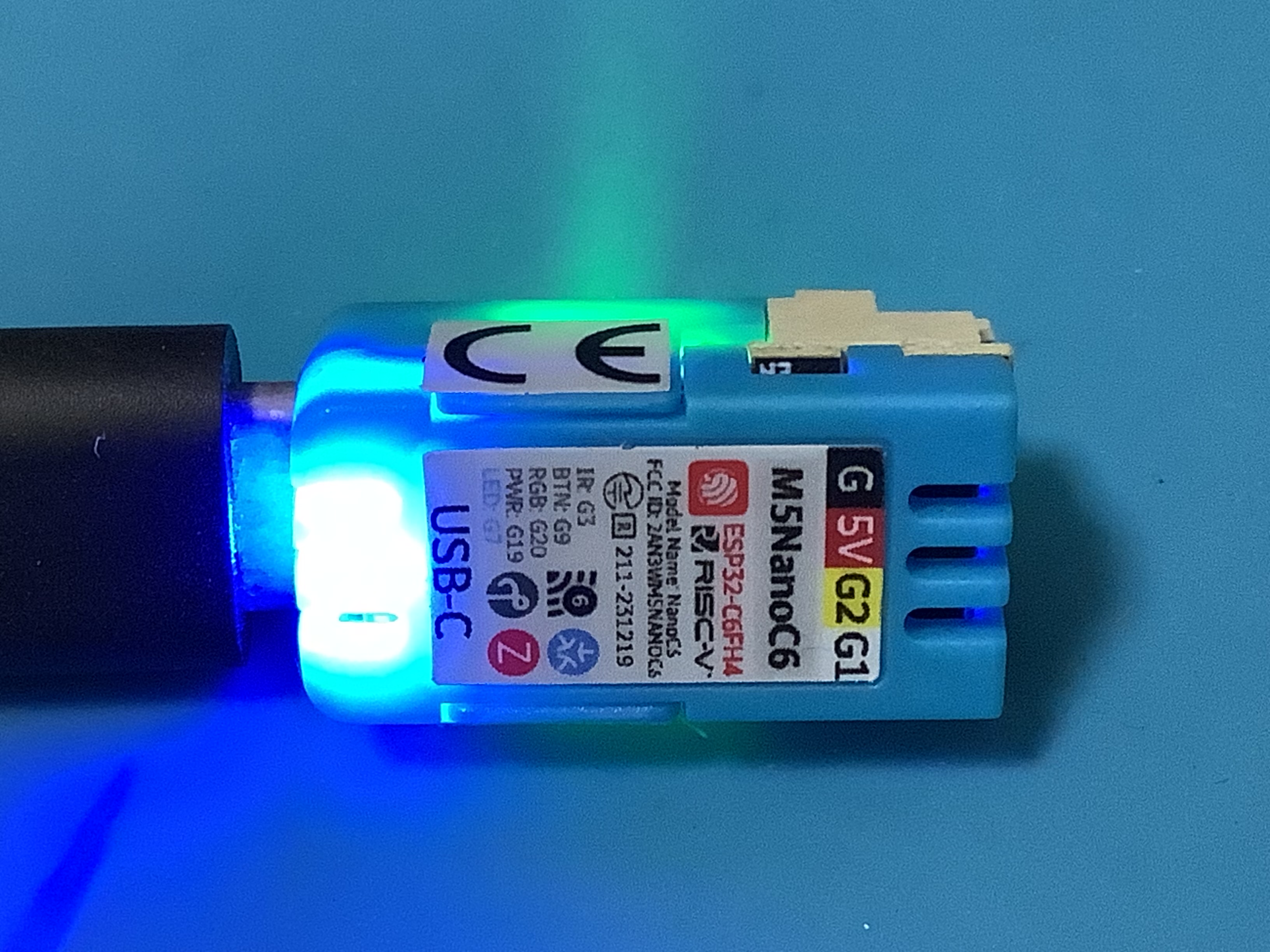

パソコンに接続すると内部のRGB-LEDが点滅（動画）していました。

概要

M5stack Japan Tour 2024 Spring Osakaで、いただいたM5NanoC6をセットアップして、Lチカをやってみました。
「ロジカラブログ」のM5NanoC6の使い方、初期設定、サンプルプログラムで詳しく紹介を参考に行いました。
（https://logikara.blog/m5nanoc6-setting/）

M5NanoC6の仕様

https://www.switch-science.com/products/9570

GPIOの仕様

セットアップ

1. Arduino IDE 2.3.2を立ち上げる。
2. 基本設定でhttps://espressif.github.io/arduino-esp32/package_esp32_dev_index.jsonを追加する。
3. ボードマネージャーでesp32(3.0.0)をインストールする。
4. ツール・ボード：・esp32・ESP32C6 Dev Moduleを選択する。
5. シリアルポートCOM: を選択する。

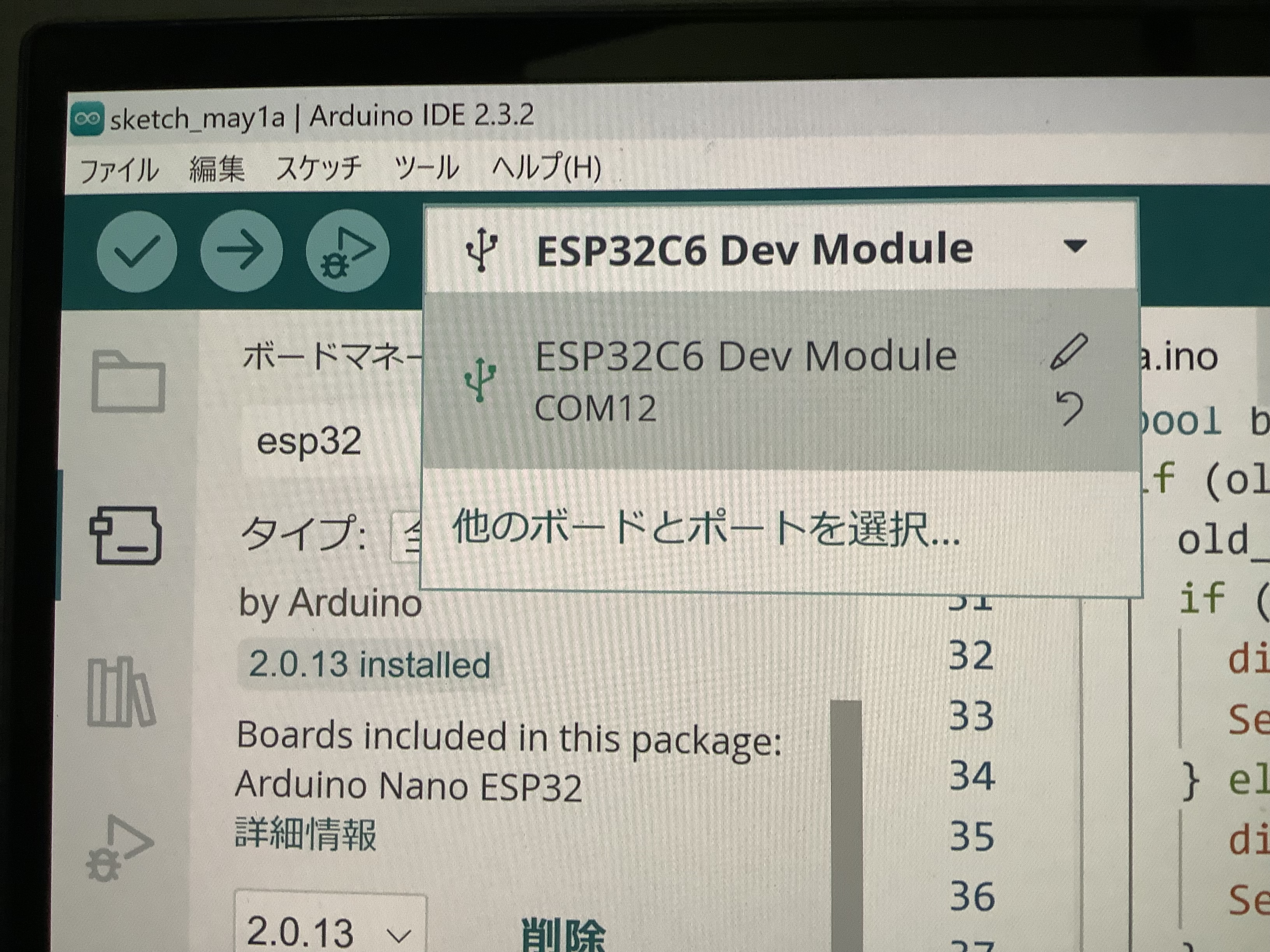

6. 上部の枠にESP32C6 Dev Moduleが表示辞される。
7. コードを入力、またはコピペする。
8. コンパイル・書き込みを行う。
9. 書き込みが終了したら、コネクターを一回抜き挿しすると、実行される。

サンプルプログラム１

表面のボタンを押して、LEDをON-OFFさせる。
ボタンでLEDをON-OFFさせる動画

ボタンによるLチカ
/*
  M5NanoC6端子番号
  本体青色LED：7
  本体ボタン：9
  赤外線（IR）送信：3
  フルカラーLED（NeoPixel）電源：19
  フルカラーLED（NeoPixel）信号：20
  Groveコネクタ信号（I／O, ADC, Touch）：1, 2
*/
#include "Arduino.h"

#define BLUE_LED_PIN 7  // 青色LED端子番号
#define BTN_PIN 9       // 本体ボタン端子番号

bool old_state = true;  // 前回のボタン状態を格納

// 初期設定 ---------------------------------------------------
void setup() {
  Serial.begin(9600);  // シリアル通信初期化(ArduinoIDEの「USB CDC On Boot:」設定は"Enable"にしておく)
  // 入力設定
  pinMode(BTN_PIN, INPUT);  // 本体ボタン
  // 出力設定
  pinMode(BLUE_LED_PIN, OUTPUT); // 本体LED青
}

// メイン -----------------------------------------------------
void loop() {
  bool btn_state = digitalRead(BTN_PIN); // 現在のボタン状態を取得
  if (old_state != btn_state) {  // ボタンの状態に変化があれば
    old_state = btn_state;  // 前回のボタン状態を更新
    if (btn_state) {  // ボタンが離された（HIGH）なら
      digitalWrite(BLUE_LED_PIN, LOW);  // 本体LED消灯
      Serial.println("Button A OFF!");  // シリアル出力
    } else {          // ボタンが押された（LOW）なら
      digitalWrite(BLUE_LED_PIN, HIGH); // 本体LED点灯
      Serial.println("Button A ON!");   // シリアル出力
    }
  }
}

まとめ

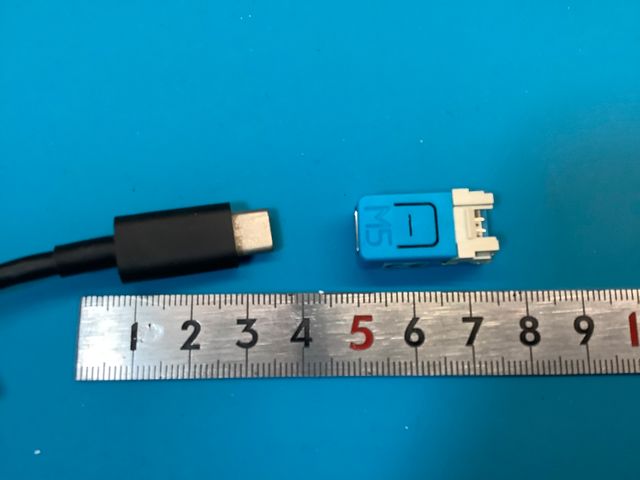

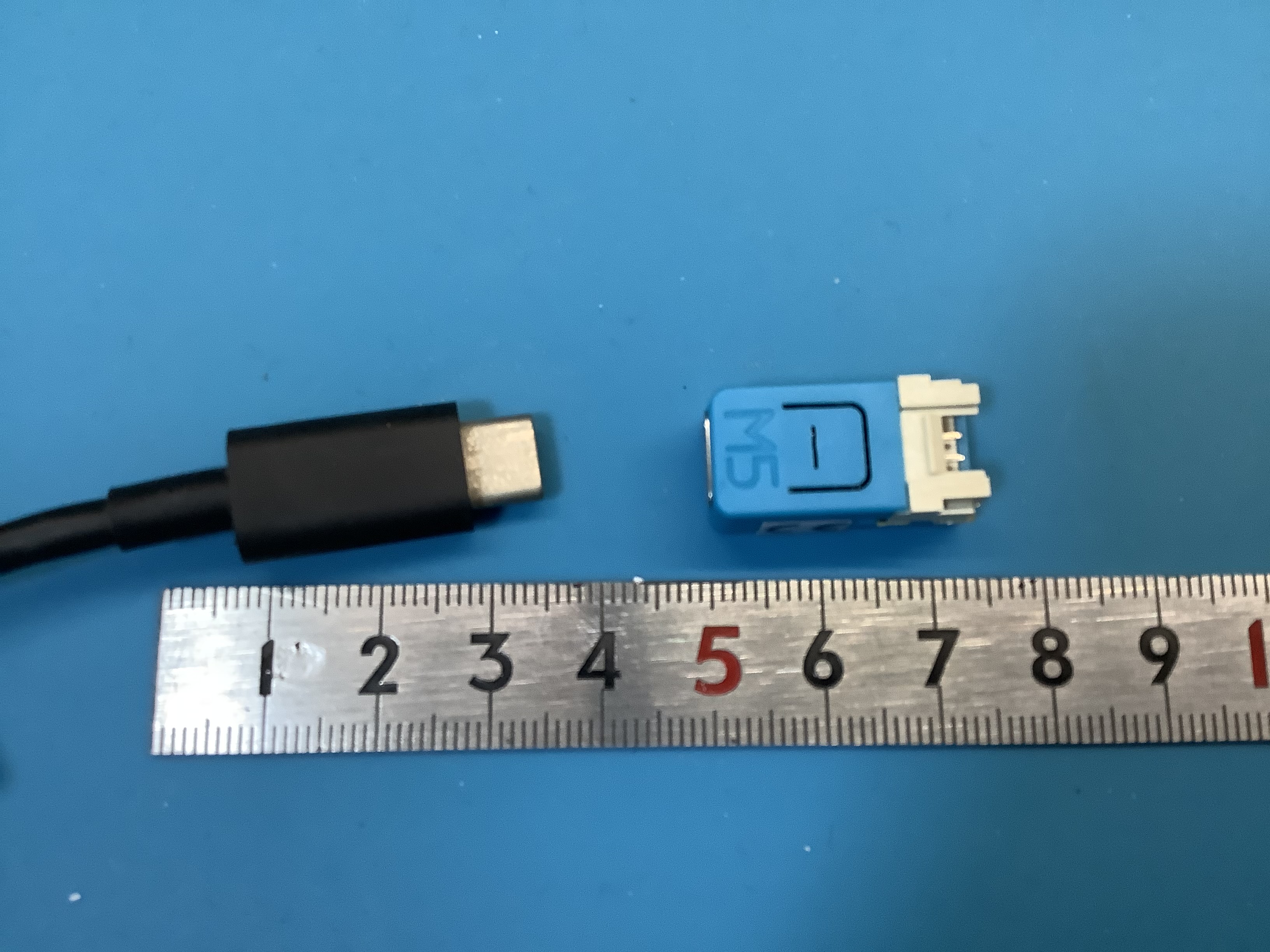

それにしても小さいです。

M5stack Japan Tour 2024 Spring Osakaの参加で戴いた、M5NanoC6を取り敢えず作動させることが出来ました。
今後何かに使えるように色々とテストしたいと思います。
