見守りシステム

ここに動画が表示されます

使用するハードウェアを次に示します。

部品名	個数
Spresenseメインボード	1
Spresense拡張ボード	1
Spresense HDRカメラボード	1
ILI9341搭載2.8インチSPI制御タッチパネル付TFT液晶 MSP2807 1	1
温度・湿度・気圧センサ BME280	1

使用するソフトウェアを次に示します。

ソフトウェア名
Arduino IDE

「見守りシステム」は、一人身の高齢者や、遠く離れて生活している高齢者の親の生活状況を監視し、その結果を液晶に表示し、Wi－Fiを使って（この機能については未実装）介護者や家族のパソコンや携帯のブラウザを通して確認できる、見守り機能を持ちます。

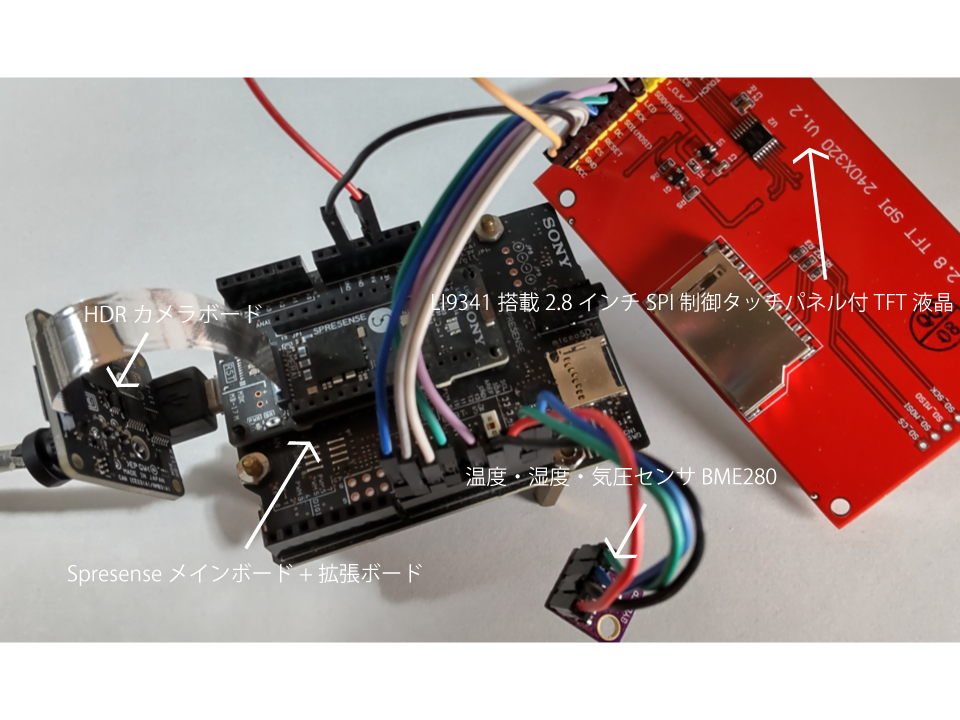

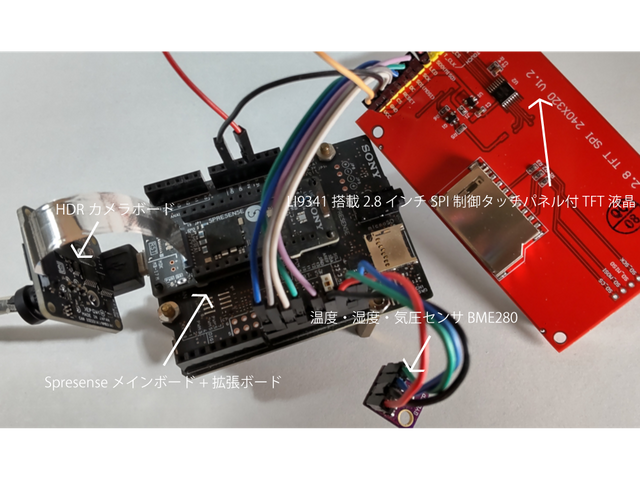

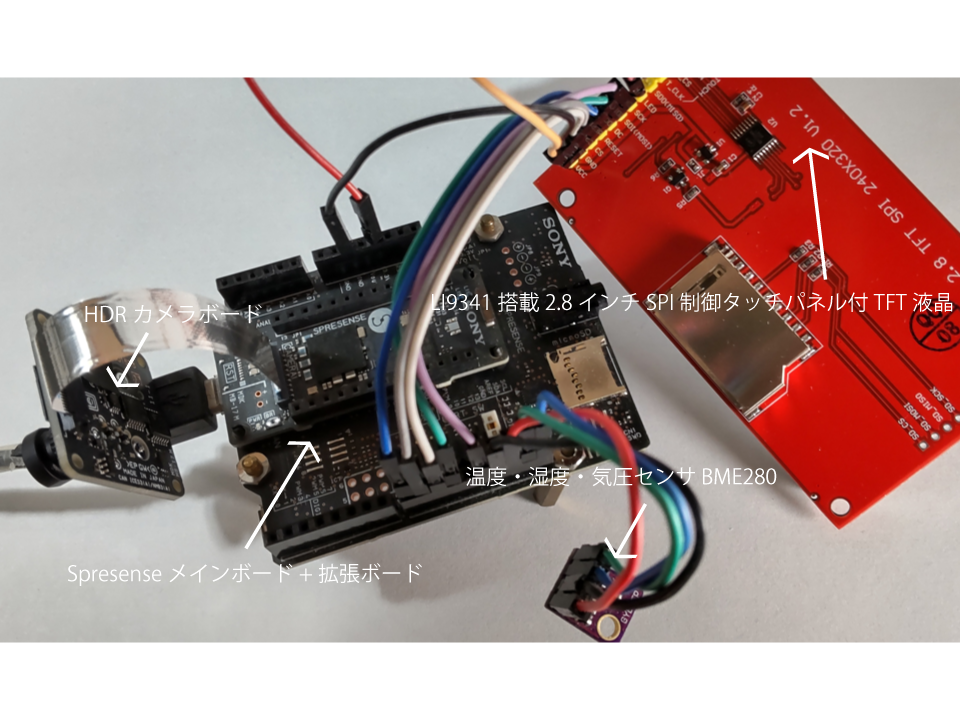

「見守りシステム」は、次に示すハードウェアにより構成されます。

「見守りシステム」は、次のようにして開発しました。

Spresenseメインボード上で動作するプログラムはArduino IDEを使って開発します。
定期的に HDRカメラボードからの画像データや、温度・湿度・気圧センサ BME280 からの温度・湿度データを取得して液晶モジュールに表示します。

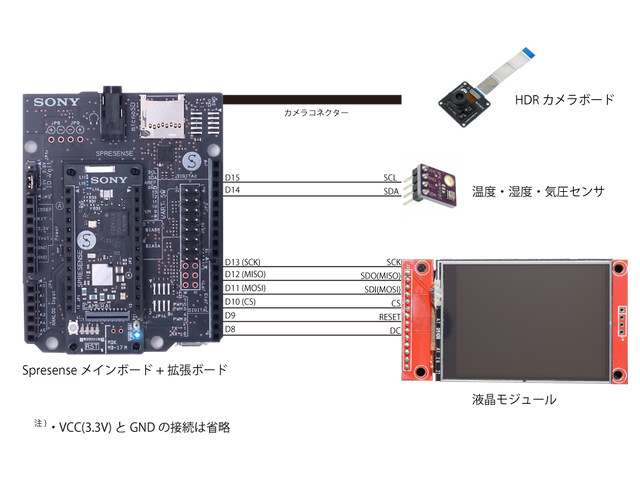

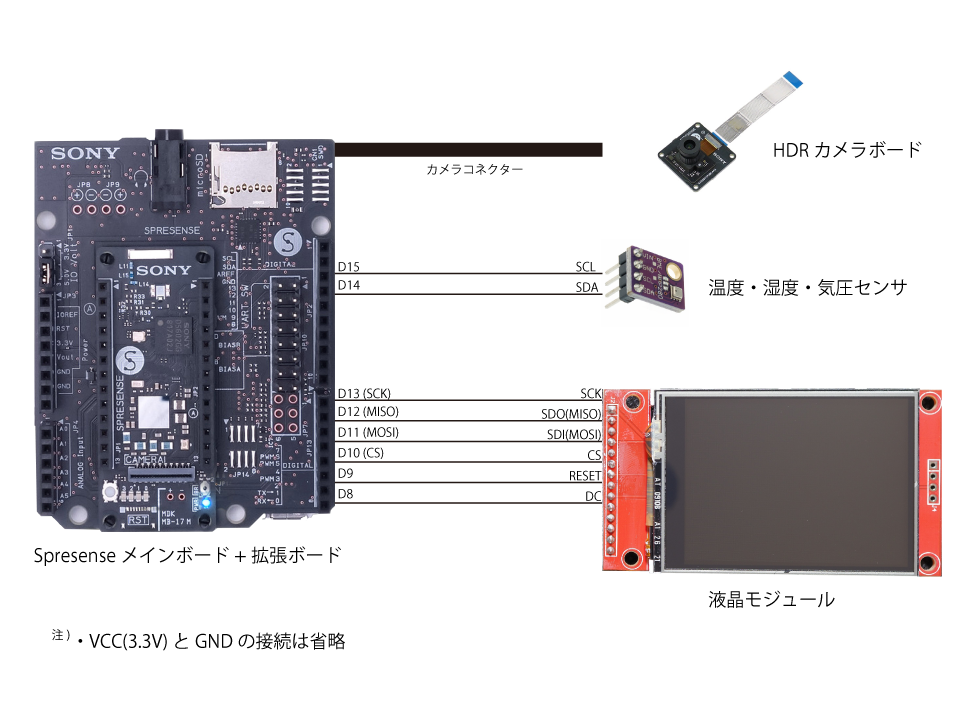

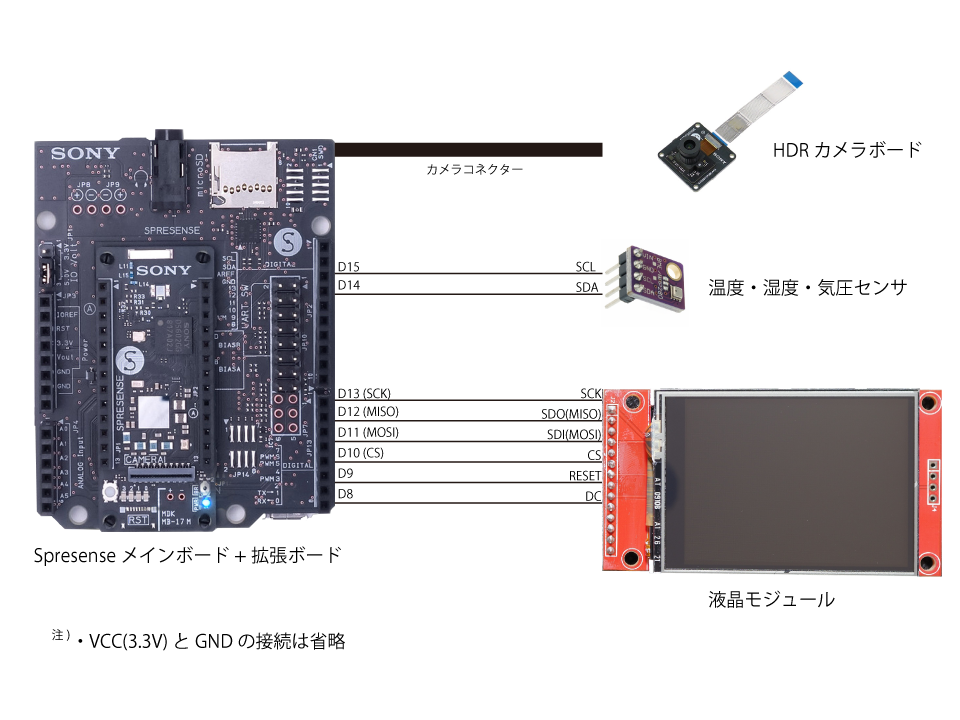

SpresenseメインボードにカメラコネクタによりHDRカメラボードを接続し、Spresenseメインボードと接続したSpresense拡張ボードに、SPIインタフェースを持つ液晶モジュールを次のように接続します。なお、温度・湿度・気圧センサ BME280は、I2Cインタフェースにより温度・湿度データを取得します。

液晶モジュールは、背面からSpresense拡張ボードにSPIインタフェースにより接続します。Spresenseメインボードに接続されたHDRカメラボードからの画像データと、温度・湿度・気圧センサ BME280からの温度・湿度データは、定期的に取得して液晶モジュールに表示します。

プログラム「見守りシステム」のSpresenseメインボード上で動作するコード「 SpresenseContest2025.ino」は、Arduino IDEを使用して開発します。

コード「 SpresenseContest2025.ino」は、4秒ごとにHDRカメラボードからのカメラ画像を、ビットマップに変換して液晶モジュールに表示します。同時に温度・湿度・気圧センサ BME280から取得した温度、気圧、湿度の値を液晶モジュールの画面に重ねて表示します。


SpresenseContest2025.ino
#include "SPI.h"
#include "Adafruit_ILI9341.h"
#include <Camera.h>

#define SEALEVELPRESSURE_HPA (1013.25)

#include <BME280I2C.h>
#include <Wire.h>

BME280I2C bme;  // Default : forced mode, standby time = 1000 ms
                // Oversampling = pressure ×1, temperature ×1, humidity ×1, filter off,

#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8
Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

/****************************************************************************
 * Print error message
 ****************************************************************************/
void printError(enum CamErr err) {
  Serial.print("Error: ");
  switch (err) {
    case CAM_ERR_NO_DEVICE: Serial.println("No Device"); break;
    case CAM_ERR_ILLEGAL_DEVERR: Serial.println("Illegal device error"); break;
    case CAM_ERR_ALREADY_INITIALIZED: Serial.println("Already initialized"); break;
    case CAM_ERR_NOT_INITIALIZED: Serial.println("Not initialized"); break;
    case CAM_ERR_NOT_STILL_INITIALIZED: Serial.println("Still picture not initialized"); break;
    case CAM_ERR_CANT_CREATE_THREAD: Serial.println("Failed to create thread"); break;
    case CAM_ERR_INVALID_PARAM: Serial.println("Invalid parameter"); break;
    case CAM_ERR_NO_MEMORY: Serial.println("No memory"); break;
    case CAM_ERR_USR_INUSED: Serial.println("Buffer already in use"); break;
    case CAM_ERR_NOT_PERMITTED: Serial.println("Operation not permitted"); break;
    default:
      break;
  }
}


void CamCB(CamImage img) {
  /* Check the img instance is available or not. */
  if (img.isAvailable()) {

    float temp(NAN), hum(NAN), pres(NAN), prest(NAN);

    BME280::TempUnit tempUnit(BME280::TempUnit_Celsius);
    BME280::PresUnit presUnit(BME280::PresUnit_Pa);

    bme.read(pres, temp, hum, tempUnit, presUnit);
    Serial.print("Temp: ");
    Serial.print(temp);
    Serial.print("°" + String(tempUnit == BME280::TempUnit_Celsius ? 'C' : 'F'));
    Serial.print("\t\tHumidity: ");
    Serial.print(hum);
    Serial.print("% RH");
    Serial.print("\t\tPressure: ");
    prest = pres / 100.0;
    Serial.print(prest);
    Serial.println(" hPa");


    /* If you want RGB565 data, convert image data format to RGB565 */
    img.convertPixFormat(CAM_IMAGE_PIX_FMT_RGB565);

    /* You can use image data directly by using getImgSize() and getImgBuff().
       * for displaying image to a display, etc. */
    //tft.fillRect(0, 0, 100, 240, ILI9341_WHITE);
    tft.fillRect(0, 0, 100, 240, ILI9341_WHITE);
    //tft.drawRGBBitmap(100, 0, (uint16_t *)img.getImgBuff(), 320, 240);
    tft.drawRGBBitmap(100, 0, (uint16_t *)img.getImgBuff(), 320, 240);

    tft.setTextSize(2);
    tft.setCursor(0, 0);
    tft.setTextColor(ILI9341_BLACK);

    tft.println();

    tft.println("TEMP(*C):");
    tft.println(temp);
    tft.println();

    tft.println("PRES(hPa):");
    tft.println(prest);
    tft.println();

    tft.println("HUM(%):");
    tft.println(hum);
    tft.println();

    delay(4000);

  } else {
    Serial.println("Failed to get video stream image");
  }
}

void setup() {
  CamErr err;

  Serial.begin(115200);
  Serial.println("ILI9341 text start!");

  tft.begin();
  tft.setRotation(1);

  Wire.begin();

  while (!bme.begin()) {
    Serial.println("Could not find BME280 sensor!");
    delay(1000);
  }

  switch (bme.chipModel()) {
    case BME280::ChipModel_BME280:
      Serial.println("Found BME280 sensor! Success.");
      break;
    case BME280::ChipModel_BMP280:
      Serial.println("Found BMP280 sensor! No Humidity available.");
      break;
    default:
      Serial.println("Found UNKNOWN sensor! Error!");
  }

  Serial.println("Prepare camera");
  err = theCamera.begin();
  if (err != CAM_ERR_SUCCESS) {
    printError(err);
  }

  /* Start video stream. */
  Serial.println("Start streaming");
  err = theCamera.startStreaming(true, CamCB);
  if (err != CAM_ERR_SUCCESS) {
    printError(err);
  }
}

void loop(void) {
}
