LEDマトリクスを点灯させる

結構前に秋月電子通商で100円くらいで投げ売りされていた「TOM1588BH-B」を何個か買ってあって、いつか使おうと思っていた。でも試そうとしたら結構ハードルが高くて面倒くさくなって放置していた。（今買うと代替品が250円する）

8x8ドットマトリクスLEDなので当然16本の結線が必要
ダイナミック点灯が前提なのでソフトウェアが煩雑
ダイナミック点灯なので暗くなりがちだから電流を多く流したい(一灯当たり10から20mAくらい）
電流を多く流すのでマイコンで直接ドライブできない
アノード側とカソード側の両方にトランジスタドライブを入れると3.3V系では電圧不足

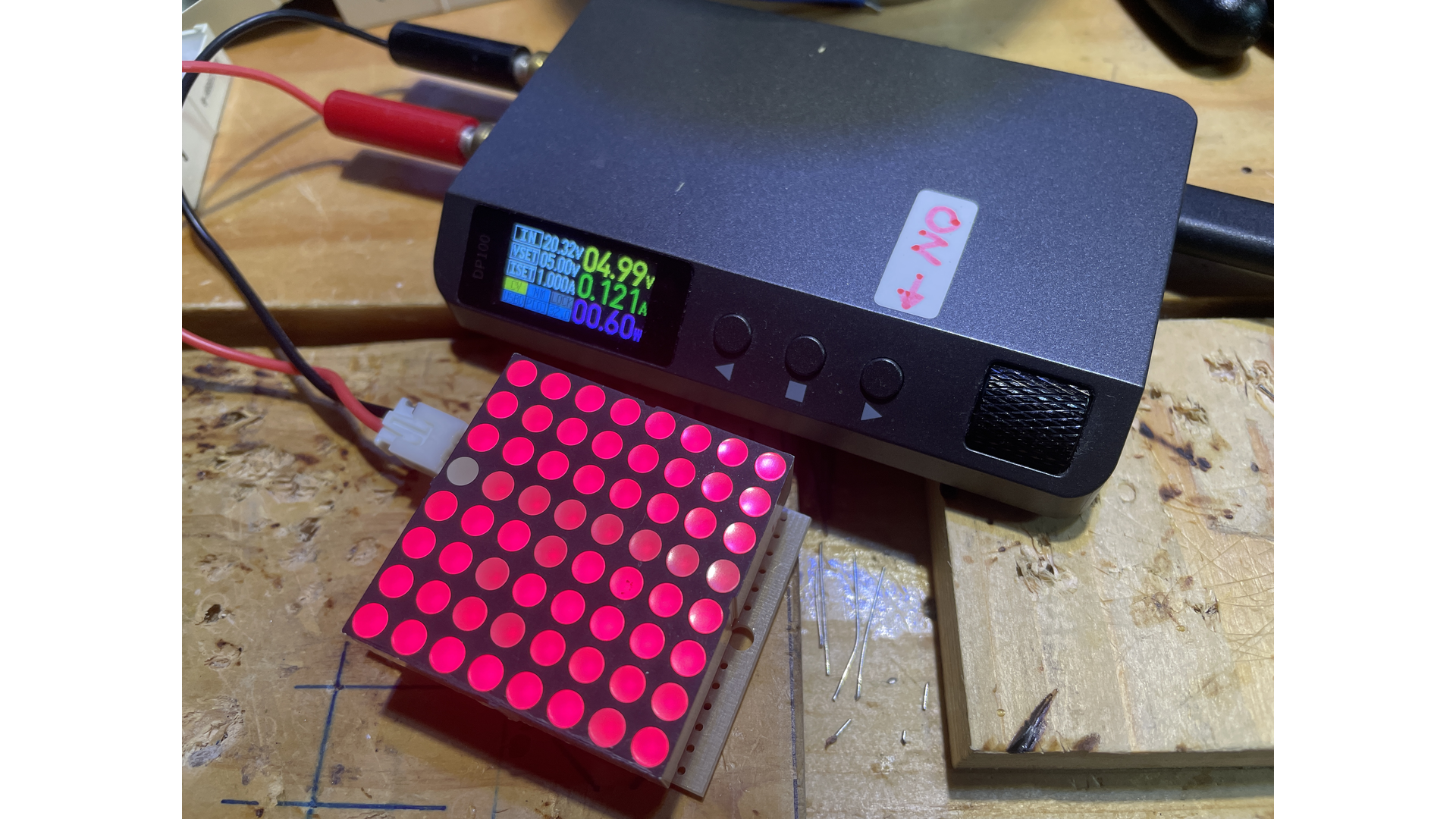

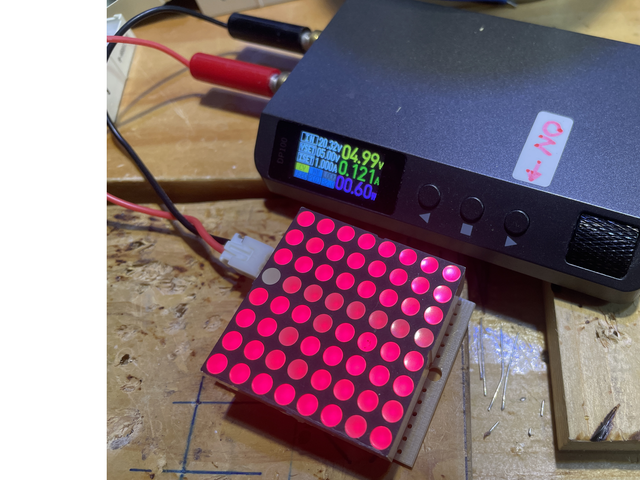

結局、アノード側（ソース）ドライバにTBD62783APG、カソード側(シンク)ドライバにTBD62083APDを入れて、電源は5Vにしてrp2040-zeroで16本＋5V電源供給でドライブしてみた。

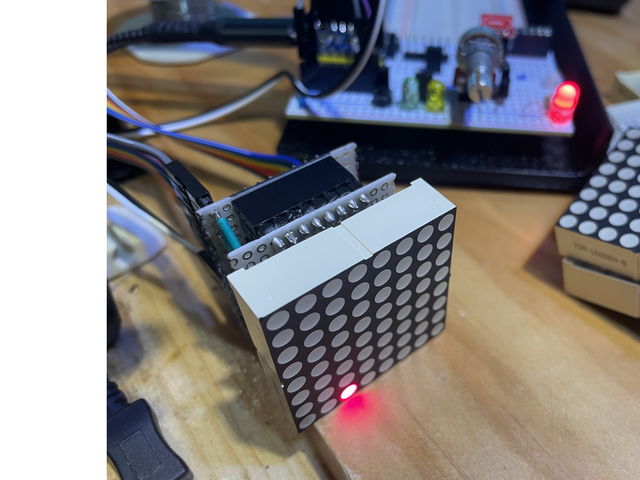

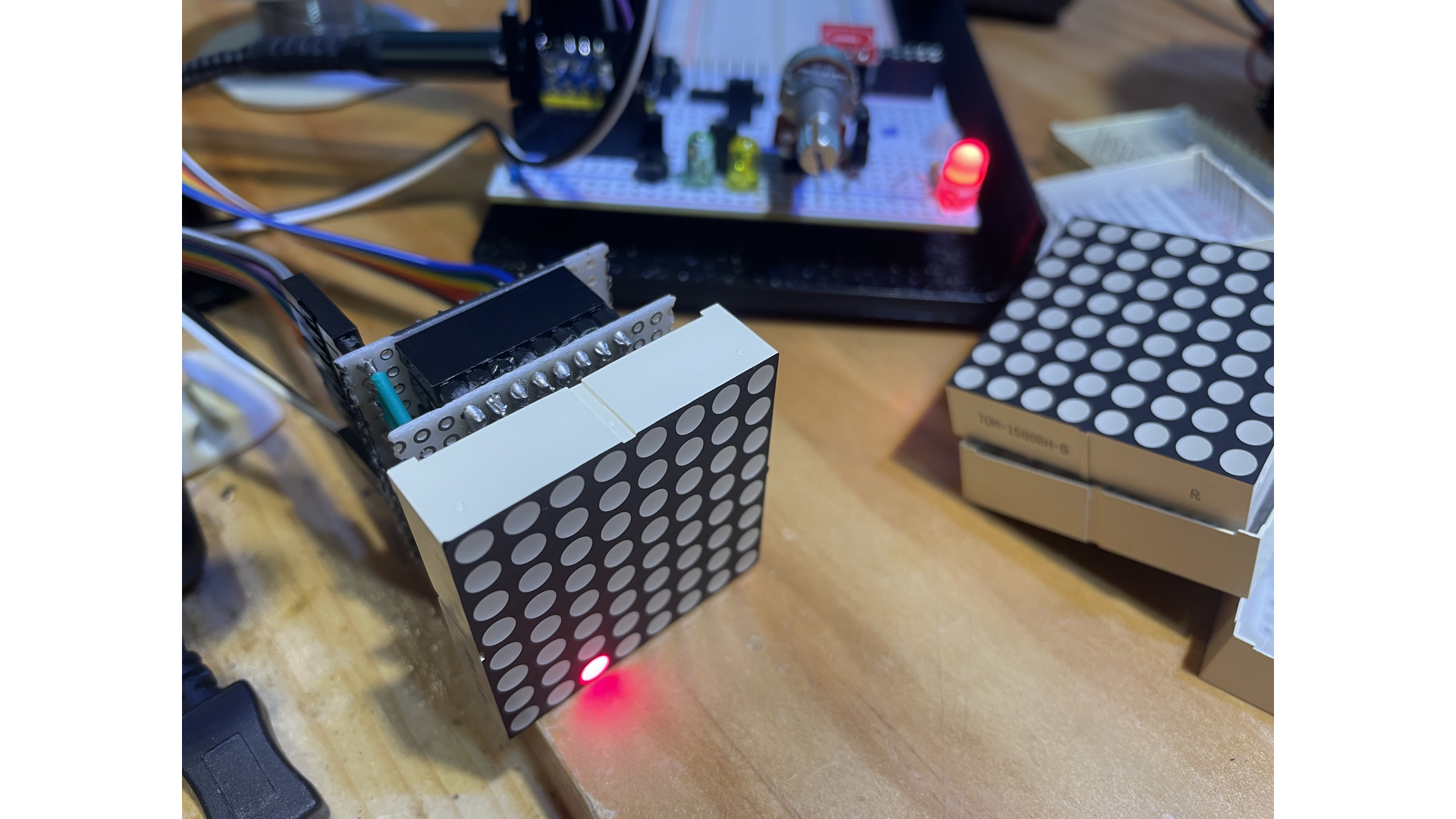

LEDマトリクスのピンアサインはアノードとカソードが入り乱れているので、後ろの１段目でアノード抵抗220Ωとカソードのピンアサインを分け、２段目でドライバICを配置している。実際に使用する際には8x8では表示領域は足りないわけで、複数個の組み合わせが必要になる。それぞれに8＋8＋2＝18本を配線するのはナンセンスなので、この後ろに更にマイコン基板を実装して配線本数を削減する必要がある。

コードは以下のようにダイナミック点灯をさせてみた。ピンアサインはハードウェア優先だったので、かなり入り乱れている。


import utime
from machine import Pin, Timer

ANODES = [5, 7, 4, 6, 0, 3, 1, 2]
CATHODES = [ 11, 12, 14, 8, 15, 9, 10, 13]
anodes = [Pin(p, Pin.OUT) for p in ANODES]
cathodes = [Pin(p, Pin.OUT) for p in CATHODES]

for pin in anodes:
    pin.value(0)
for pin in cathodes:
    pin.value(0)

while True:
    for i in range(0,8):
        cathodes[i].value(1)
        for j in range (0,8):
            anodes[j].value(1)
            utime.sleep_ms(100)
            anodes[j].value(0)
        cathodes[i].value(0)
