M5ATOM S3とSYNTHのドラムパッド改造しました。

M5ATOMとSYNTHのドラムパッドキー製作で、作ったパッドキーを大型のキーパッドに改造し打ち易くすると同時にキーパッドが光るようにしました。

①はじめに
②もくじ
③部品表

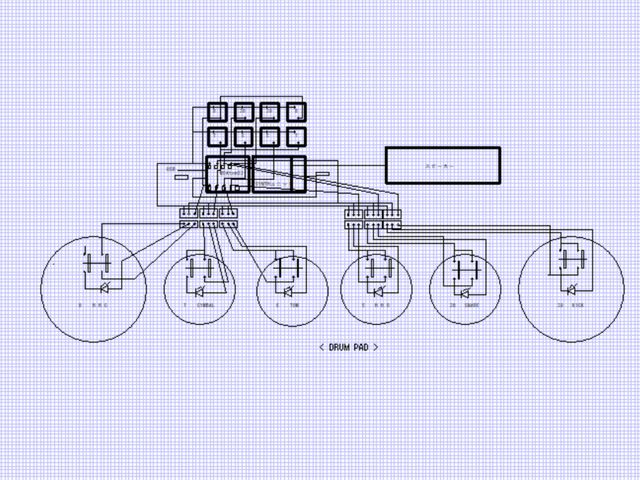

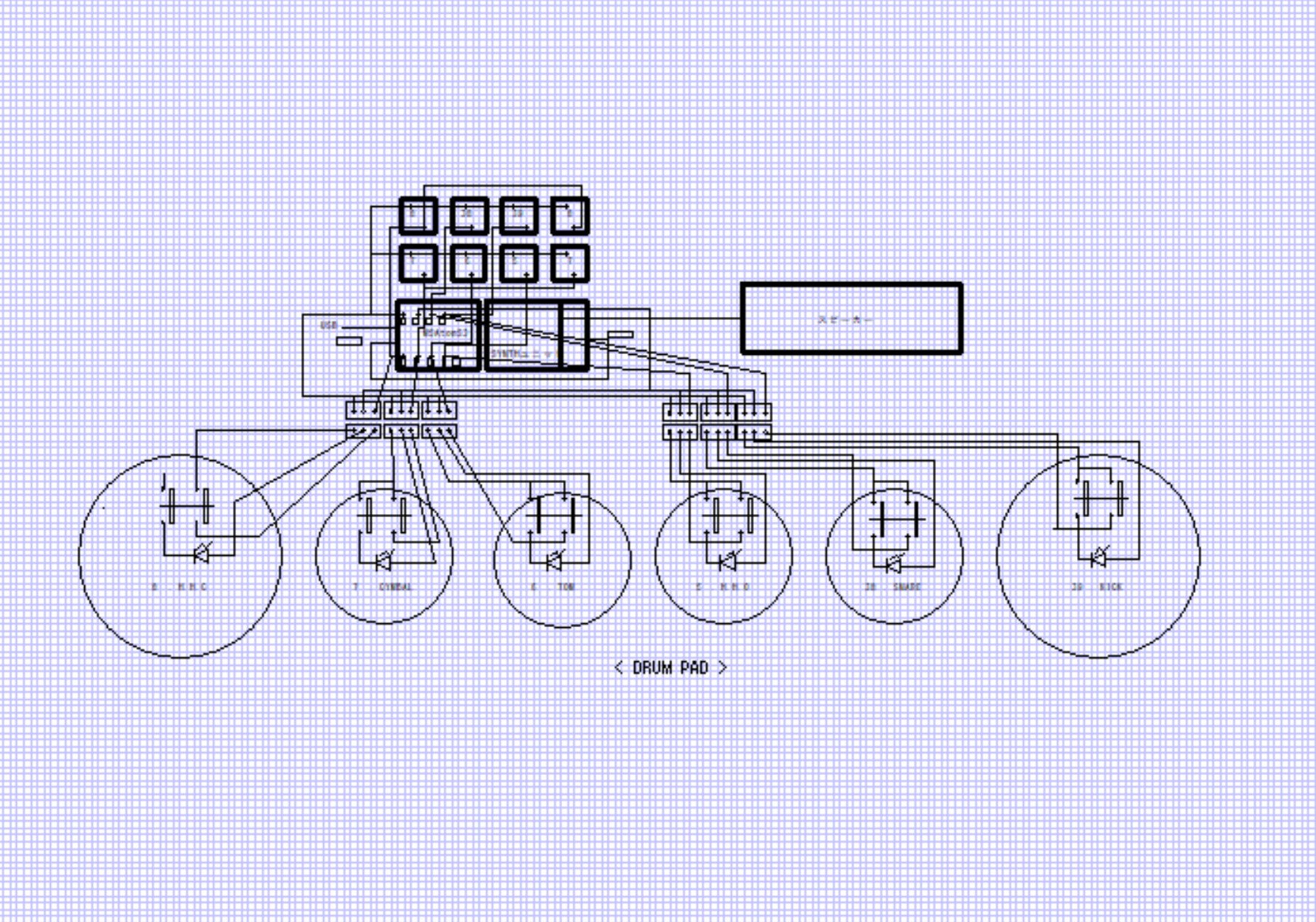

④回路図
⑤コード
⑥終わりに

M5Synth_Durm.ino

#include <M5AtomS3.h>
#include "M5UnitSynth.h"

M5UnitSynth synth;

// --- 設定：ボタンのピン番号（6個） ---
const int buttonPins[] = {39, 38, 8, 5, 6, 7};
const int numButtons = 6;

// --- 設定：割り当てるドラム音（MIDIノート番号） ---
// 36:バスドラ, 38:スネア, 42:ハイハット閉, 46:ハイハット開, 48:タム, 49:シンバル
const int drumNotes[] = {36, 38, 42, 46, 48, 49};
const char* drumNames[] = {"KICK", "SNARE", "H.H.C", "H.H.O", "TOM", "CYMBAL"};

// ボタンの状態管理用
bool lastState[numButtons];

void setup() {
    auto cfg = M5.config();
    M5.begin(cfg);

    // Synthユニットの初期化 (Port.A: G1, G2)
    // チャンネル9はMIDI規格でドラム専用チャンネルです
    synth.begin(&Serial2, UNIT_SYNTH_BAUD, 1, 2);
    synth.setInstrument(0, 9, SynthDrum);

    // ピンモード設定（内蔵プルアップを使用）
    for (int i = 0; i < numButtons; i++) {
        pinMode(buttonPins[i], INPUT_PULLUP);
        lastState[i] = HIGH; // 初期状態はHIGH（押されていない）
    }

    // 画面表示
    M5.Display.setRotation(1);
    M5.Display.setTextColor(YELLOW);
    M5.Display.setTextDatum(middle_center);
    M5.Display.setFont(&fonts::Font4);
    M5.Display.drawString("DRUM PAD", M5.Display.width() / 2, M5.Display.height() / 2);
}

void loop() {
    M5.update();

    for (int i = 0; i < numButtons; i++) {
        bool currentState = digitalRead(buttonPins[i]);

        // ボタンが「押された瞬間（HIGHからLOWになった時）」だけ実行
        if (currentState == LOW && lastState[i] == HIGH) {

            // ドラム音を鳴らす (チャンネル9, ノート番号, 音量127)
            synth.setNoteOn(9, drumNotes[i], 127);

            // 画面に楽器名を表示
            M5.Display.clear();
            M5.Display.setTextColor(CYAN);
            M5.Display.drawString(drumNames[i], M5.Display.width() / 2, M5.Display.height() / 2);

            Serial.printf("Play: %s (Note %d)\n", drumNames[i], drumNotes[i]);

            delay(10); // チャタリング防止用の短い待機
        }

        // 状態を保存
        lastState[i] = currentState;
    }

    // 数秒後に画面表示を戻す処理を入れるとより使いやすくなります
}

大型のLEDプッシュライトにパッドキーに改造したことで、たたいた時にパッドが光るようになり、めっちゃテンションが上がります。
LEDプッシュライトは、内部のスイッチがオルタネイトスイッチなので、同サイズの2回路2接点のプッシュスイッチに交換しました。
