【SPRESENSE2023】組込用のSPRESENSEモジュールを作ったよ

【SPRESENSE2023】組込用のSPRESENSEモジュールを作ったよ

はじめに

こんにちわっ

リナちゃん X@chrmlinux03 です

このページは SPRESENSE2023コンテストで作った部品を紹介するものです
最初に 開発まとめ をお読みいただければ幸いです

開発を進めていくうちに

全ての製作物が同じ構成で行ける事に気がつく

ぢゃプチ量産ですね

用意するもの

部品名 販売先 価格 御提供品
SPRESENSE本基板 スイッチサイエンス他 6,050円
SPRESENSE拡張基板 スイッチサイエンス他 3,850円
LEDミルフィーユ 自作 プライスレス
液晶搭載用基板 自作 プライスレス
根性 どなたでも プライスレス

素敵なユニバーサル基板を見つけた(6枚入り)

ヤスリで2時間ずつ毎日コツコツと削り続けた

バッテリの共通化

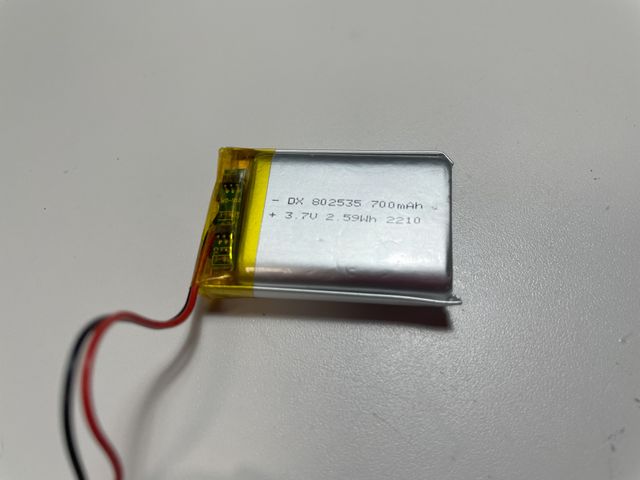

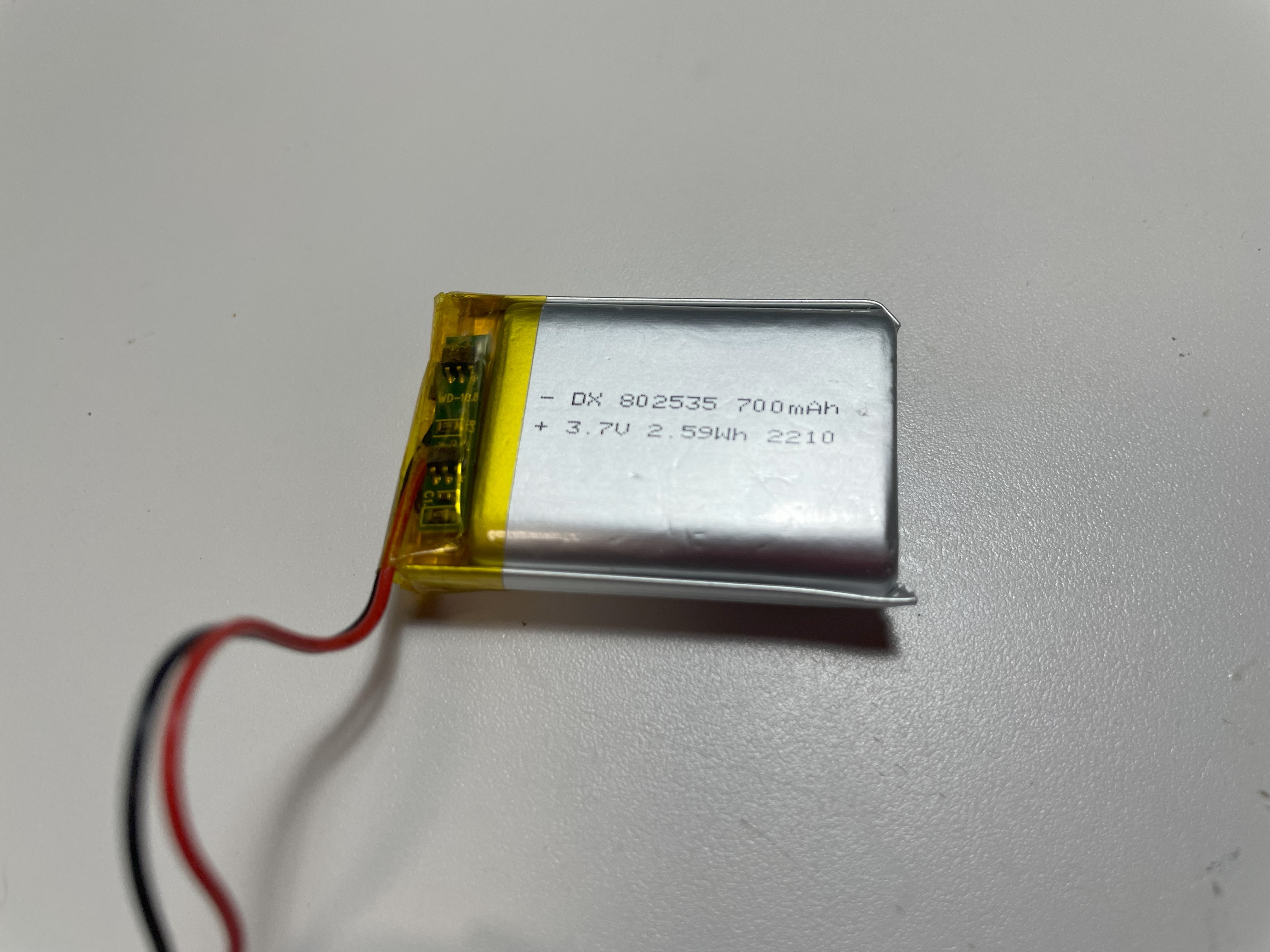

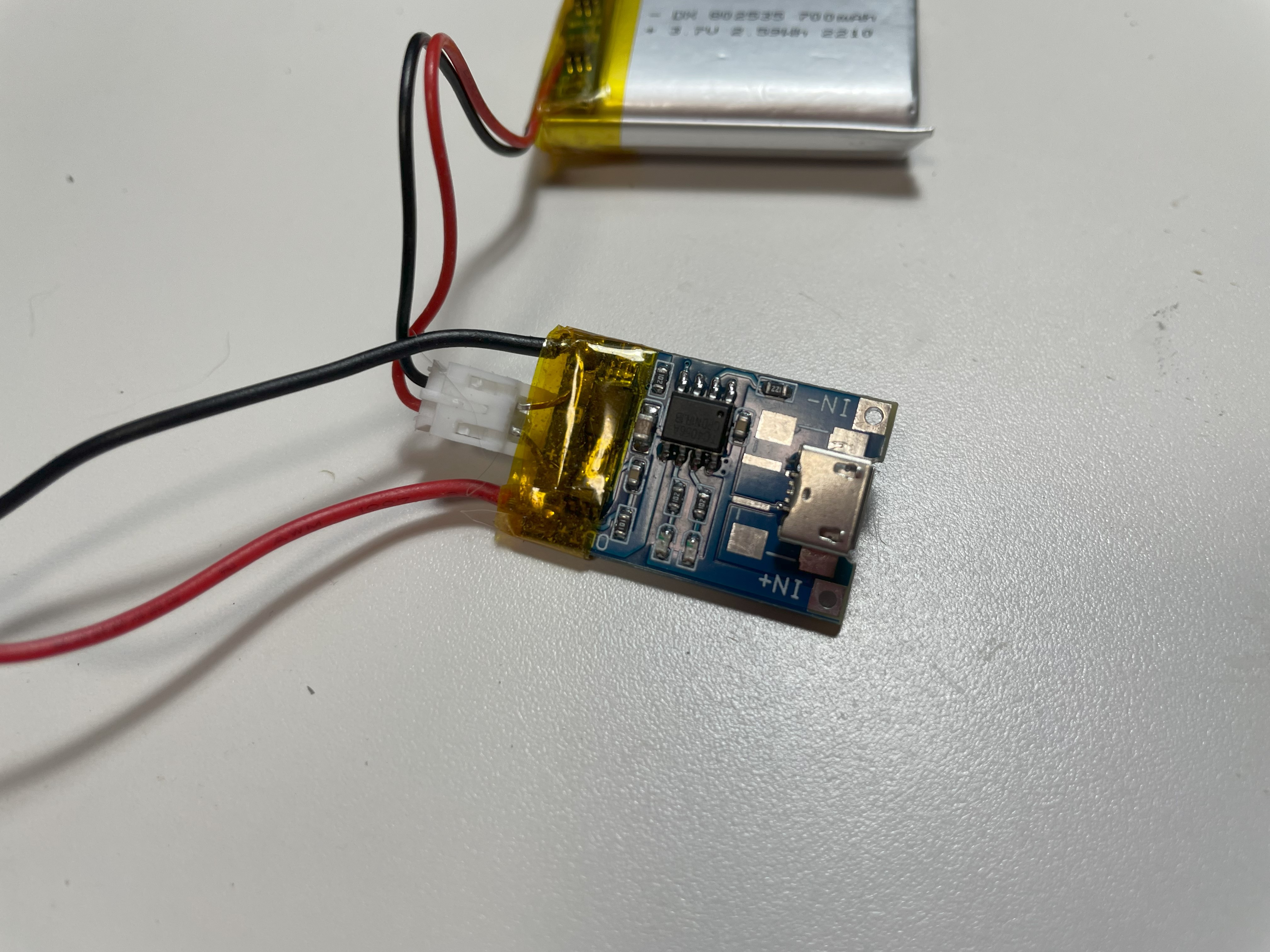

リチウムイオンバッテリ 700mAh

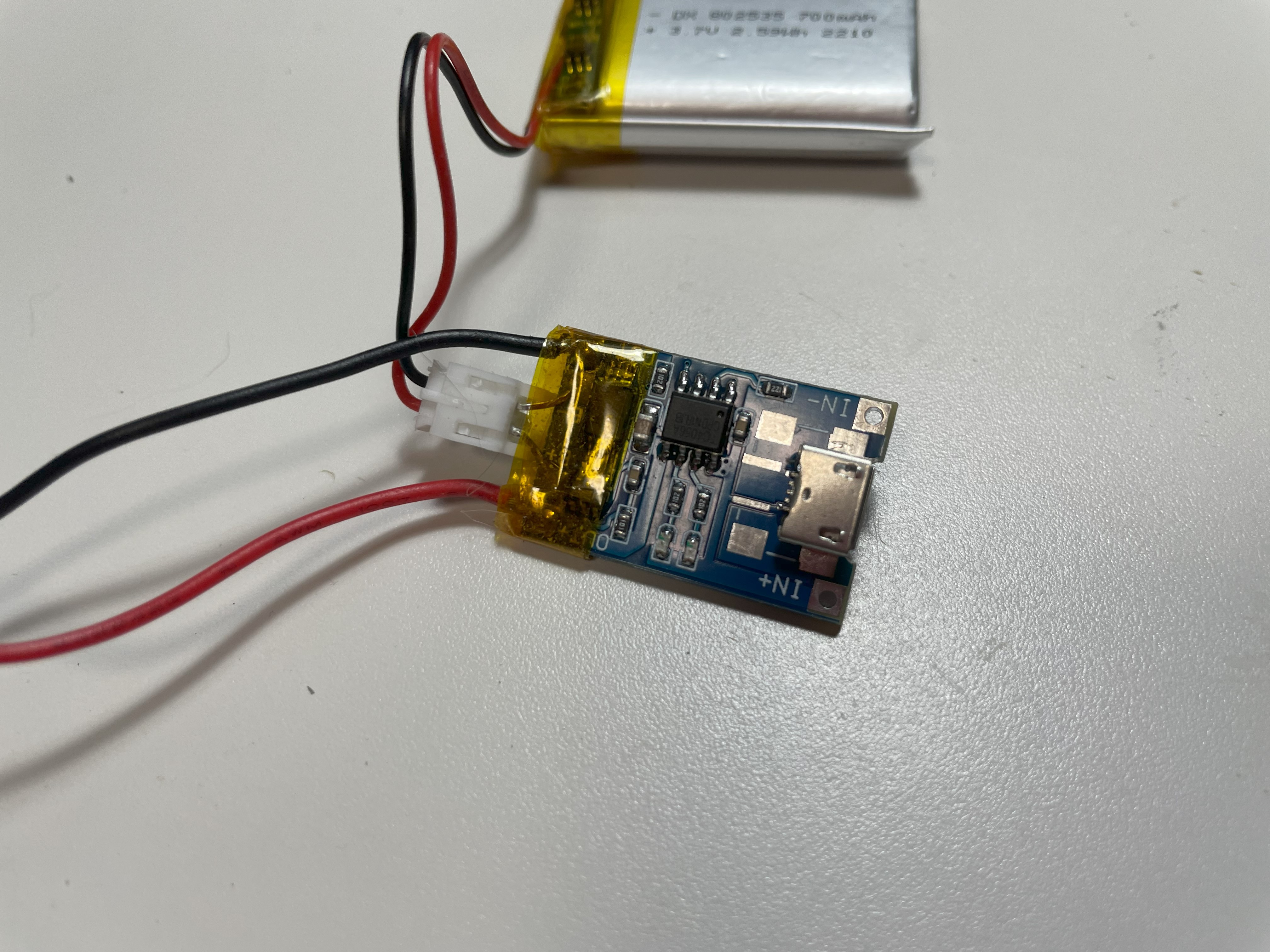

USB充電器

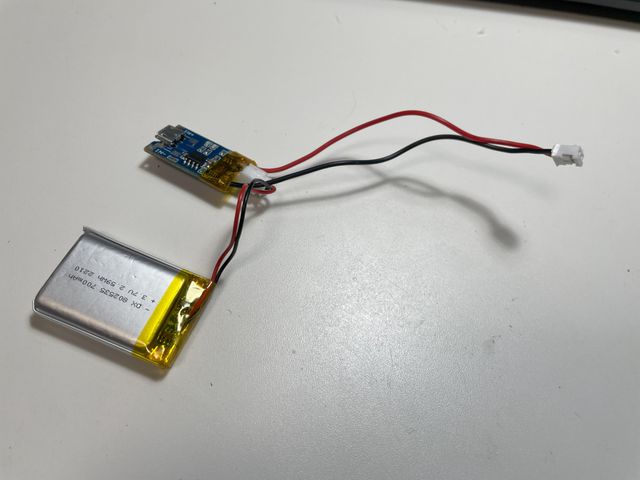

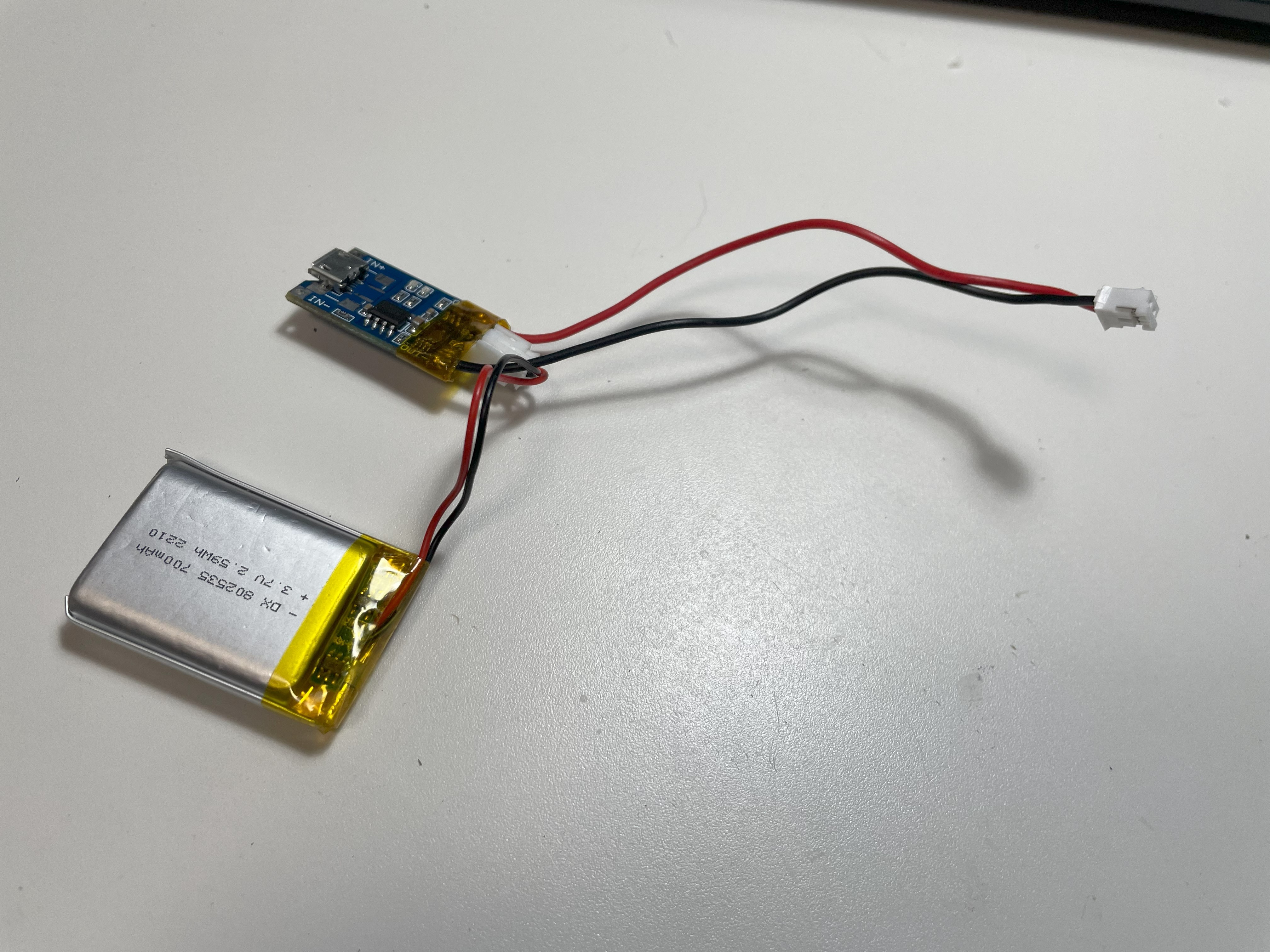

本体基板接続コネクタ

液晶基板はどう乗せる?

液晶用基板をずらして配置

LCD液晶基板ili9341でタッチパネルを使うよっ でお話した
ディージーチェーンタイプの基板は既にありましたので
パターンをカットして流用しました

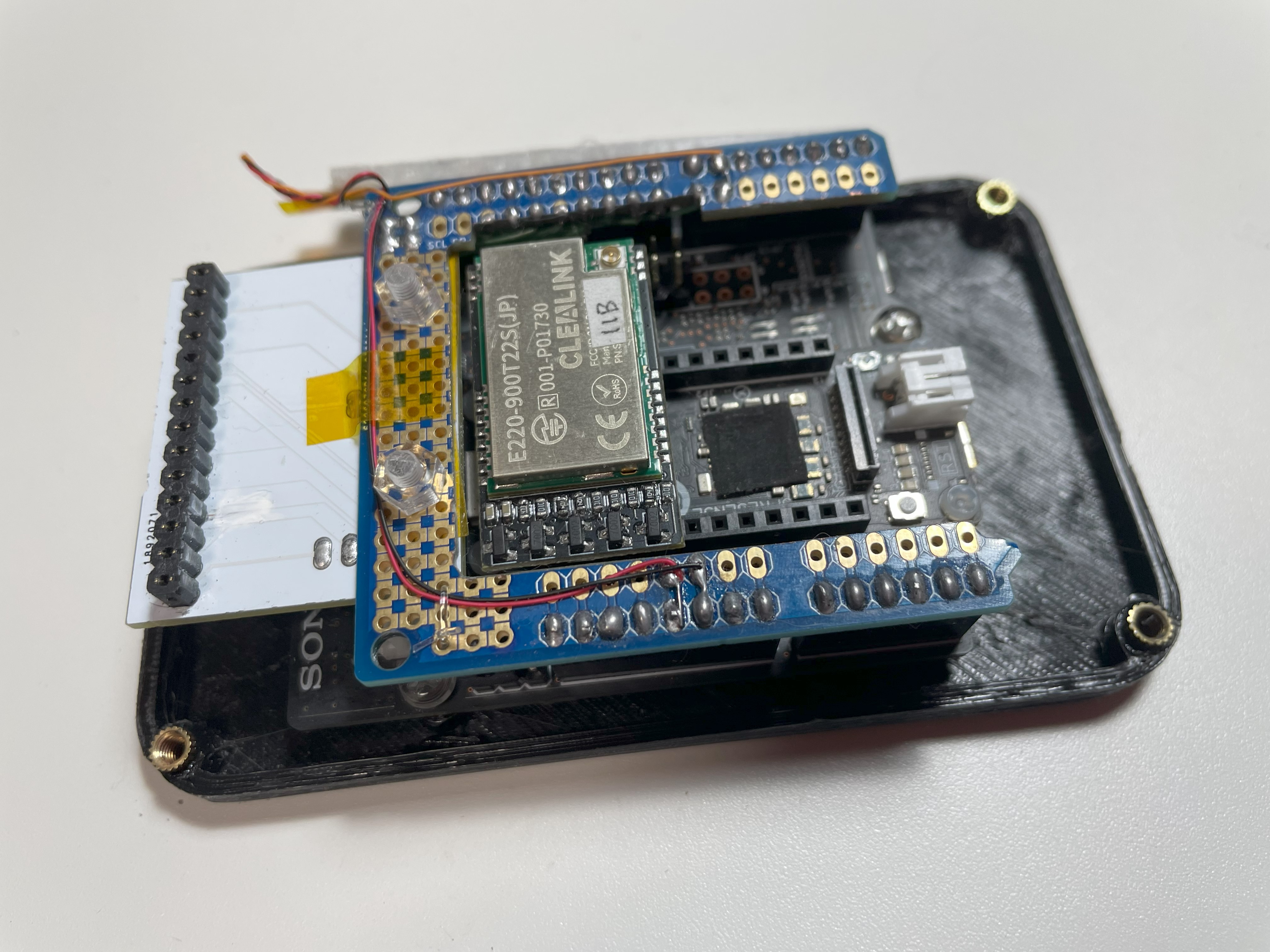

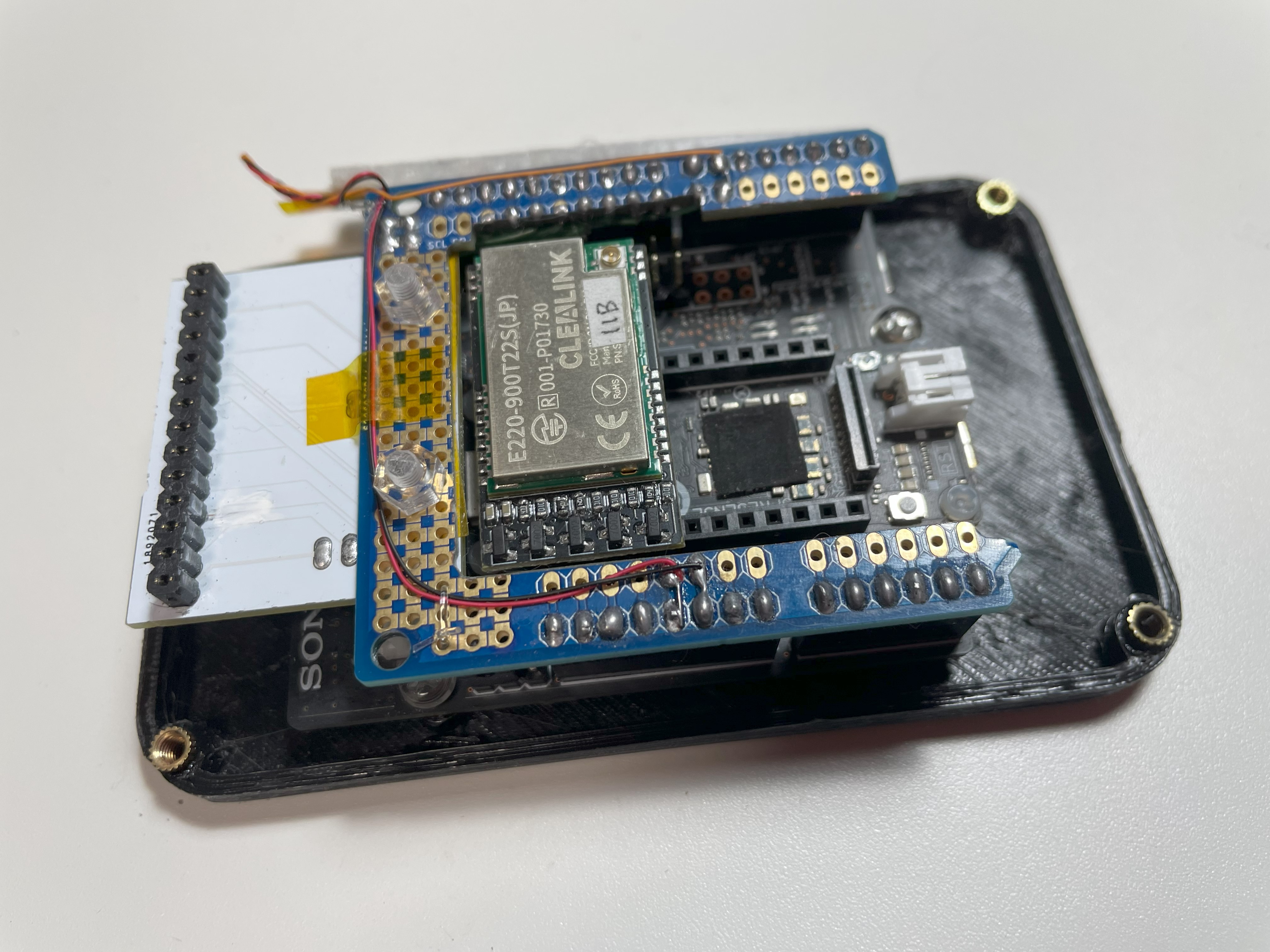

LEDも乗せてバッテリも搭載

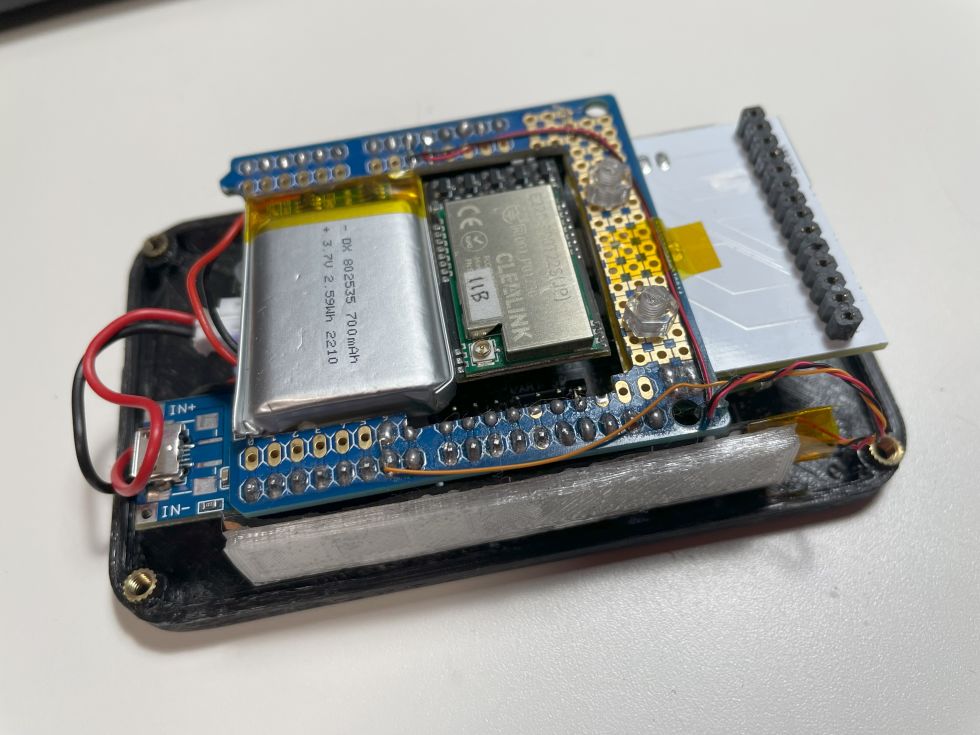

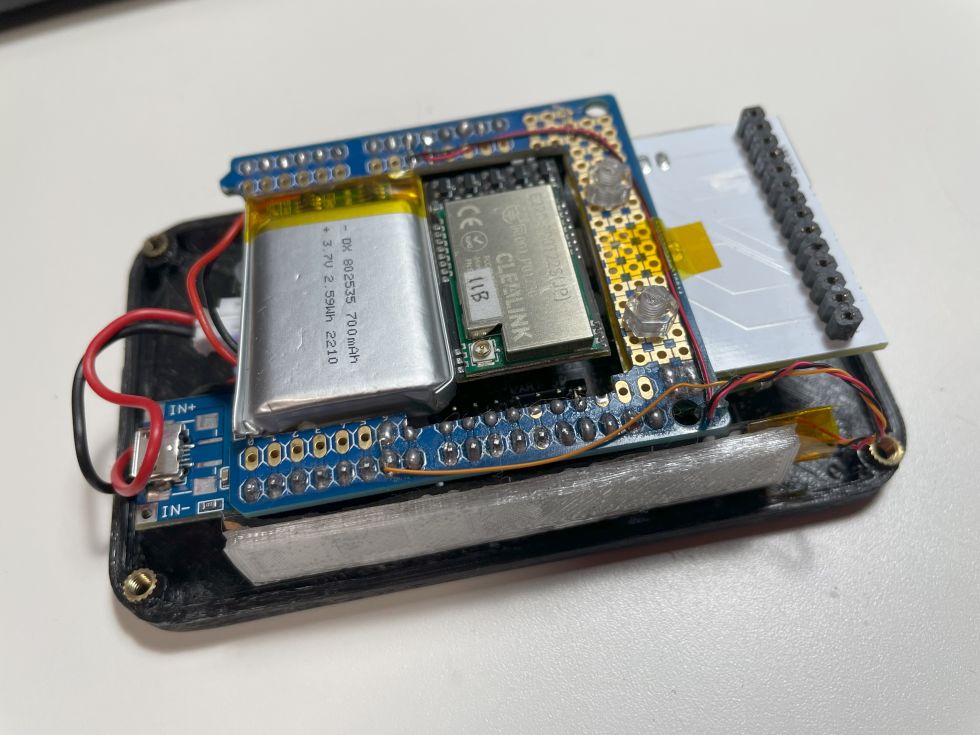

全部載せて見た

動かしてみた

応用例

SoundSerenity(環境音が8Trackで美しく流れる箱)

👉SoundSerenity

キャプションを入力できます

LoRaPager(LoRaを使った簡易メッセンジャーBox)

👉LoRaPager

キャプションを入力できます

tinyFader(SPRESENSEを簡易ミキサーにするしたかった

👉tinyMixer

キャプションを入力できます

残務と今後の考察

結局 LoRa の対応で 2個となり

色々面倒なんで今後はこれを使って行く予定です

当たり前の話ですが手元にあった液晶がほぼ 2.5mmピッチ14pinのIFになってます

今回のモジュール作成大成功かもしれませんね💕

PCBも作らないとね

さいごに

最初は1個だけの予定でしたが

結局 3個💦

ご清聴ありがとうございました
